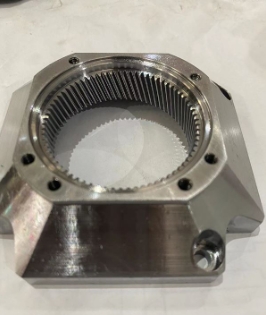

LK89系列數控螺旋立式內拉床為四軸聯動數控螺旋立式內拉床，采用了雙導柱立式拉床雙動力驅動、圓柱導軌副的主體結構形式；垂直直線軸（X1、X11軸）、旋轉軸（C軸）及刀具提升軸（Z1軸）通過高分辨率的直線及旋轉光柵配合數控系統的EG功能實現有螺旋線、螺旋弧線的內齒圈，同時在屏蔽C軸的情況下也可以完成通用立拉的全部加工能力。
一、南方機床LK89系列雙導柱雙驅數控螺旋立式內拉床優勢特點
1、主體結構采用高對稱性設計，導軌中心、驅動中心、拉削中心5心共面；
2、螺旋旋轉C軸采用了“0背隙" 的高精密齒輪傳動；
3、螺旋線拉削直線軸（X1、X11軸）+旋轉（C軸）采用了高分辨率光柵反饋，實現全閉環控制；
4、高靈活性的雙側操作形式；
5、柔性、安全的刀具提升裝置；
6、含精密過濾的自動冷卻、沖屑系統；
7、全包圍骨架降噪安全防護系統；
8、采用了西門子828D深度二次開發的數控系統；
咨詢電話：159 1097 4236
9、刀具夾具更換輔助裝置，降低刀具更換的人工操作強度；加強了操作的安全性，及工裝更換效率。
二、南方機床LK89系列雙導柱雙驅數控螺旋立式內拉床技術參數
機床型號 | LK8910 | LK8920 |
額定拉力 | 100kN | 200kN |
額定行程 | 1250mm | 2000mm |
螺旋角 | ±45° | ±45° |
拉削速度（無級調速） | 1～7 m/min | 1～7 m/min |
主滑板返回速度（無級調速） | 1～15m/min | 1～22m/min |
接刀速度（無級調速） | 1～7m/min | 1～7m/min |
送刀速度（無級調速） | 1～7m/min | 1～7m/min |
小花盤最大孔徑 | Φ90mm | Φ140mm |
最大工件外徑×厚度 | Φ240mm×100mm | Φ240mm×100mm |
機床凈重 | 約16500kg | 約26500kg |
機床工作空間（長×寬×高） | 5900mm×4750mm×4780mm | 6200mm×4750m×5580mm |
湖南南方機床有限公司是一家專業從事于高端、數控、新結構、新性能的拉床研發與制造的高新技術企業，是國內先進拉床成套裝備供應商，是立式內拉床國家標準起草歸口單位。
